Simulando redes con Packet Tracer.

¿ Qué es Cisco Packet Tracer?

Cisco Packet Tracer es un simulador de redes creado por la empresa Cisco para que sus aprendices desarrollen la parte lógica de la red sin la necesidad de usar un medio físico.

Si desea descargar el programa, aqui le dejo el link. No es necesaria una licencia.

http://getintopc.com/softwares/network/cisco-packet-tracer-6-1-free-download/

Cisco Packet Tracer.

Su principal proposito es el de:

Aprender y practicar mediante el descubrimiento
Crear la topologia fisica mediante el uso de iconos y la interaccion de esos iconos.
Realizar simulaciones para comprobar la red.

Pocket Tracer y su simbologia.

Para utilizar Pocket Tracer y entender las diferentes funciones que comple el programa debe estudiarse los simbolos y sus debidas funciones para un mayor aprovechamiento.

Se estudiara los simbolos en diferentes partes.

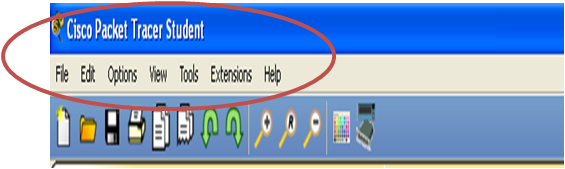

Opciones basicas del programa: Aqui se incluye las opciones (de izquierda a derecha).
- Documentos: permite manejar el documento, crear uno nuevo, guardarlo, abrir un documento anteriormente guardado, imprimir y salir.
- Editar: posee las opciones de cortar, copiar, pegar, deshacer y rehacer.
- Opciones: donde se configura el lenguaje y las preferencias del usuario con respecto al programa.
- Vista: Donde se permita aumentar o reducir el tamaño del area donde se trabaja la red. Tambien es posible ajustar preferencias con respectos a las barras de tarea.
- Herramientas: es donde se encuentran las herramientas de dibujo con respecto al area de abarcara la red.
- Extensiones: permite trabajar de manera simultaneo con otros ordenadores, guardar documento sin internet para las sesiones multi-usuario.
- Ayuda: contiene tutoriales, la version del programa, tablas de contenido y la opcion de reportar problemas.
Tabla de acceso rapido
- Nuevo documento.
- Exportar
- Guardar
- Imprimir
- Copiar
- Deshacer
- Rehacer
- Aumenta vista
- Disminuir vista
- Paleta de dibujos
- Dialogo de dispositivos personalizados.
Tabla de acciones de dibujo:
- Seleccionar
- Mover objetos
- Colocar nota
- Eliminar objeto escogido
- Inspeccionar
- Herramienta de dibujos, usada para pruebas en redes que se circulan.
- Ajustar el tamaño de la forma.
- Agregar mensaje: sirve para agregar un mensaje que sera enviado de un dispositivo a otro.
- Agregar mensajes complejos: aqui se detallan mensajes pero cumplen con la misma finalidad que agregar mensajes.

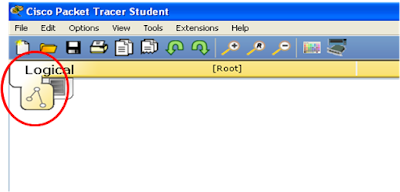

Opcion de tipo logico o fisico.
- Logico: es posible crear las redes de manera que se establecen las conexiones y protocolos en la red para probar la conexion entre dispositivos
- Fisico: es util para observar un mapa o bosquejo de el area real donde se va a operar la red creada.
Area de esquemas
Aqui se colocan los dispositivos con los que se trabajaran en la red.
Modos
- Tiempo real: permite ver lo que se esta haciendo en la red en ese mismo momento, siendo capaces de manipular las redes y conexiones.
- Simulacion: es el modo en el cual es posible ver que pasaria en la red si se pusiera en marcha sus conexiones, de manera que no es posible ajustarlas o configurarlas, solo es permitido observar, se usa cuando se necesita ver el trabajo final.
Dispositivos:
Aqui se eligen los dispositivos que se usaran en la red.Existen diferentes tipos segun las ventajas y desventajas que presenten cada uno dependiendo de la red que se vaya a construir.
Dispositivos principales
Aqui se encuentran los enrutadores, switchs, hubs, conexiones, dispositivos inalambricos, dispositivos no inalambricos, seguridad y la conexion multi-usuario.
Dispositivos detallados
Se encuentran los diferentes tipos de dispositivos dentro de cada categoria, clasificados por numeros y series especificos para determinar su funcion o protocolos funcionables.
Cronologia de la red
Aqui se presenta lo que hace la red en orden cronologico, de manera que se registra cada actividad desempeñada por cualquier dispositivo dentro de la red que se esta constryendo.
